概述

藥劑回收系統實際為氣體增壓裝置，該裝置是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型高效充裝裝置。

一、特點

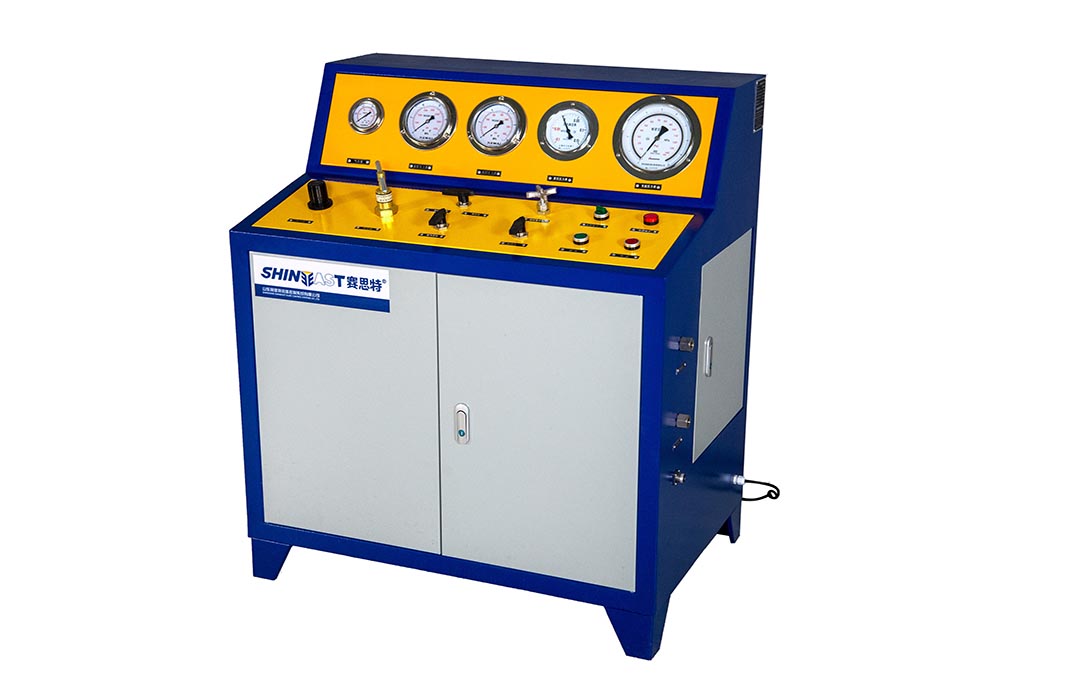

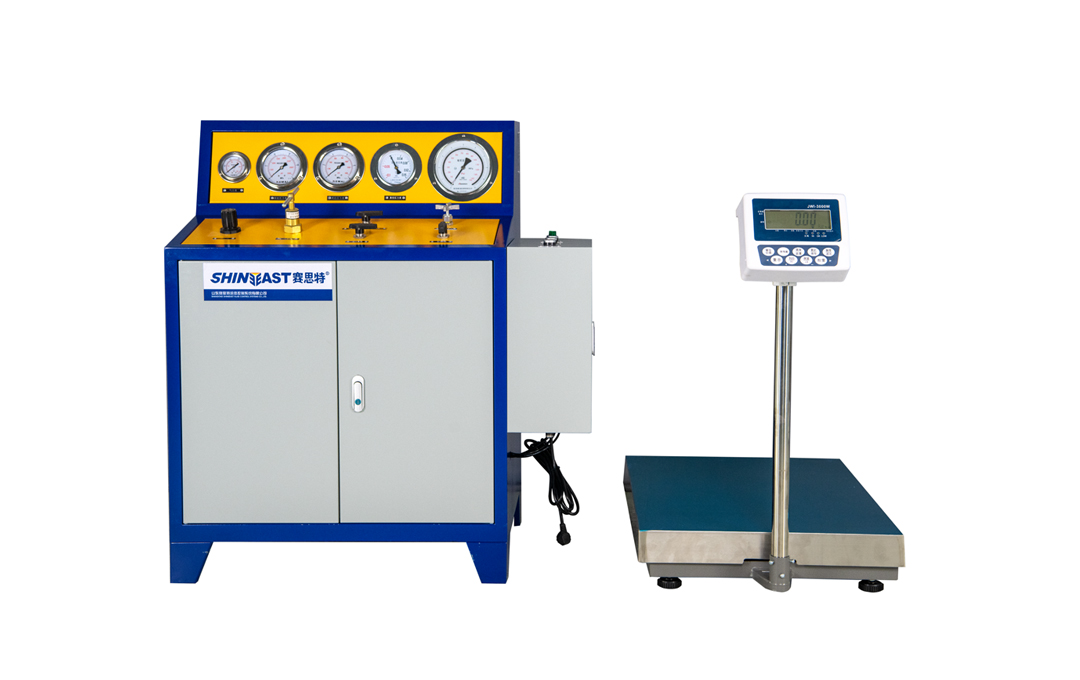

GBS-2RP04-06-A氣驅七氟丙烷充裝系統以壓縮空氣作為動力源，通過氣動增壓泵按比例自動換向往復增壓驅動藥劑的以高壓純液態輸送回收，同時配有氣瓶加熱器，使回收氣瓶殘余液體加速氣化，大大提高回收速度和回收的潔凈度?？稍O(shè)回收入口端壓力，當入口壓力低與設置壓力，通過壓力傳感器傳送信號至充裝高壓氣控球閥和泵驅動氣電磁閥，自動關閉閥門和增壓泵，停止回收；

此系統整機采用全自動控壓控重，實現充裝自動化，提高回收效率和充裝重量精度。具有體積小，重量輕，操作簡單，維護方便，性能可靠，使用范圍廣泛等特點，特別適用于消防行業七氟丙烷藥劑的回收。

二、用途

用于各種冷媒介質充裝、回收（兩種功能），此設備主要針對消防瓶六氟丙烷、七氟丙烷充裝、回收。

三、技術參數及特點

增壓充裝介質：七氟丙烷、六氟丙烷、全氟己酮等其它無腐蝕，低臨界壓力的介質。

驅動氣源：3-8Kg壓縮空氣

氮?dú)廨敵鰤毫Γ?-6MPa可調

藥劑輸出壓力：0-1.6MPa

壓力控制精度：±0.1MPa，稱重精度±1Kg

充裝重量：0-500KG可設

壓力控制精度：±0.1MPa，

重量控制精度：±0.1Kg

工位數：1-3工位

控制方式：手動控制/計算機控制

電源等級：AC220V

四、設備操作流程

抽真空-氮?dú)庵脫Q-七氟丙烷藥劑充裝-達到設定設置重量后自動停止充裝---后點氮?dú)獬溲b按鈕-達到設定壓力自動停止。
