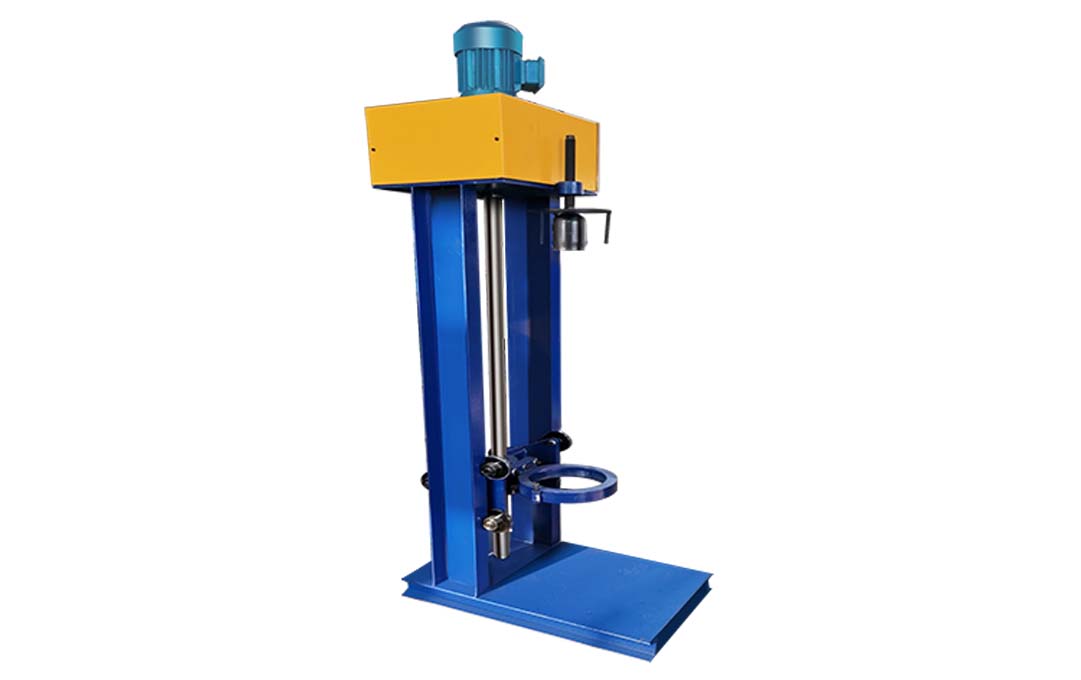

一、立式上/下瓶機

1、氣缸夾緊90°翻轉

2、氣源壓力：0.3～0.8 MPa

二、氮?dú)庵脫Q裝置

1、氮?dú)鉁p壓閥前端壓力15MPa，減壓6MPa

2、真空泵流量6L/S-15L/S可選

3、電源220V

三、臥式裝/卸瓶閥機

主要技術參數：

1)電機功率：1.5kW；

2)傳動速比：1：80；

3)主軸轉速：17.5r/min；

4)氣缸夾緊，氣源壓力0.5-0.8MPa；

5)使用無縫氣瓶范圍：直徑￠219-450；長度L400-1800mm；

6）分為扭矩控制和手動控制型

四、氣瓶內部清洗機

1） 耗電功率：          ≥2.2KW

2） 耗用水流量：        ≥20L/min

3） 清理效率：          2 min/只無縫氣瓶（以80L無縫氣瓶為例）

4） 工位數:             1-2工位可選

五、配套高位水箱及支架

水箱：1立方水箱；

支架：四柱支架支撐,高度1.5米

六、水壓機吊裝設備

1）電動葫蘆1套，龍門式懸掛導軌1套長度7米，高度4.3米

2） 起吊量程:600 Kg

3） 電源:AC220V

4） 顯示精度：±0.05 Kg(電子吊秤）

5）參考尺寸：7000*2000*4200mm

七、外測法水壓試驗機

主要技術參數：

1)測試壓力：0-30MPa；（具體參數根據雙方合同規定）

2)測試范圍：氣瓶外徑：219 - 450mm無縫氣瓶長度：400 -1800mm；

3) 工作介質:   水

4) 最高設計壓力    45MPa

5)氣源壓力：0.5-0.8MPa；

6)耗氣量：≥1m3/min；

7)電源電壓：220V /50Hz；

8) 傳感器精度  ≤5‰

9)電子天平精度  ≤0.1g

10）雙碳鋼水套  水套采用氣囊式密封裝置

11)軟件控制：計算機+數據采集卡+ 控制軟件

軟件程序：基于labview程序開發環境自主開發；

八、翻轉倒水一體機

主要技術參數：（自動翻轉充氣倒水）

1)使用范圍：直徑：￠219-426mm高度：600～1800mm

2)氣源壓力：0.6-0.8MPa；

3)翻轉速度：2.4r/min；

4)翻轉角度：85°；

5)工位數：1；

九、氣瓶內部干燥機

主要技術參數：

1) 適用氣瓶：直徑￠219-450mm   長度400-1800mm；

2)功率：  13KW；（熱空氣干燥），可選蒸汽干燥

3)翻瓶架：1工位（翻轉85°）；

4) 工作效率：≥12只／h；

5)外形尺寸：約2100×1000×1100mm；

十、氣密性試驗臺+升降水槽

氣密性測試，以檢驗瓶體、閥門及閥座、絲扣等處有否泄漏。本機由水箱、升降架、氣動控制系統等組成，結構簡單合理、操作靈活、方便安全、操作系統采用氣動控制，適用于七氟丙烷/CO2等氣瓶氣密性試驗。

1、適應氣瓶長度：400-1800mm

2、使用氣瓶直徑：φ219-φ450

3、氣源壓力： 0.3-0.8Mpa

十一、高壓壓縮機

主要參數：1）冷卻：風冷；

2）輸出壓力：25 MPa；

3) 排量：1.5 m3/min；

十二、高壓瓶組

1、壓力：空氣瓶20MPa;

2、容積：50L*8;

3、安全閥

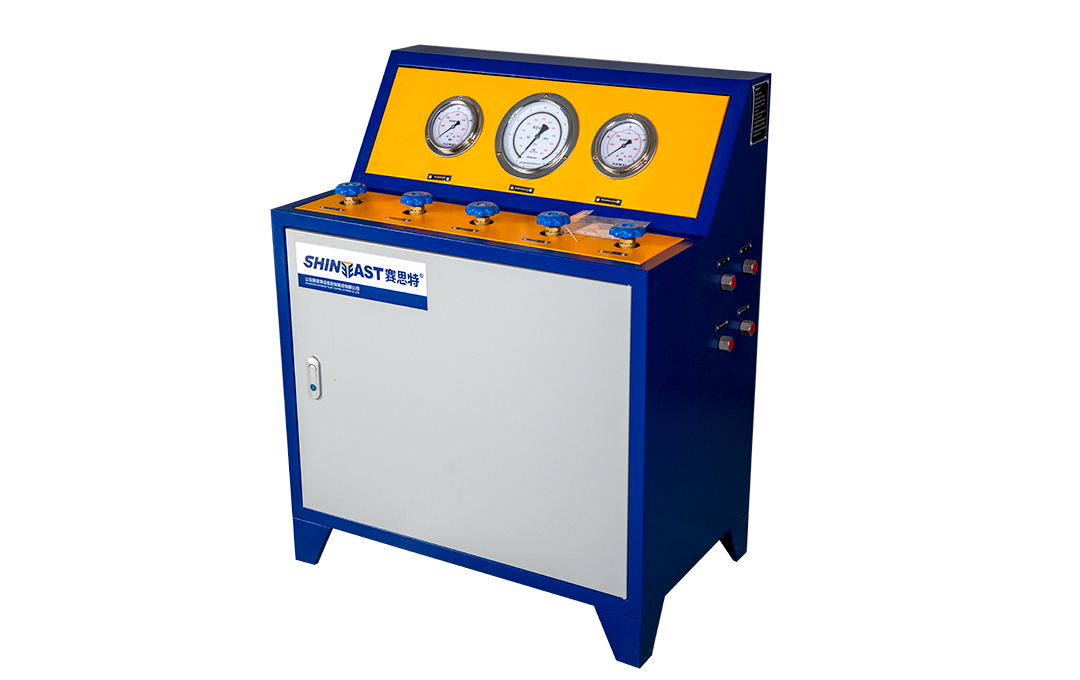

十三、壓力表測試臺

1.測試壓力30MPa

2.驅動壓力3-8bar

3.一工位

4.測試介質 水或液壓油

十四、氣瓶判廢壓扁機

1、電機功率2.2KW

2、液壓泵站壓力 15MPa

5、壓扁機輸出壓力0-50T

十五、輸送線

1） 輸送架 ：≈15米

2）寬度：1200 mm 、高度：800 mm 橫梁為50×70×4 mm矩形管鋼構件

十六、其他設備

另需0.8MPa低壓空壓機機及1m3儲氣罐作為驅動氣源。

另有螺紋/維修工具包，手持打標機，測厚儀等可配套購買。
