背景介紹

車用LNG氣瓶在國內最早于2003年開始應用，經過幾年的發展，于2012年開始批量應用，并與2013年達到高峰期，當年全國銷售氣瓶數量達十萬只。截止2014年末，累計國內車用LNG氣瓶保有量估算在25萬只左右，其中LNG重卡消耗氣瓶比例約占60%，LNG客車消耗氣瓶比例約占40%左右。

在國家“節能減排、低碳環?！钡拇笳邘?dòng)下，LNG車輛的發展在未來很長一段時間內將保持較為快速的發展。預計未來幾年內每年的需求量不會出現負增長，基本會保持每年10萬只以上的LNG氣瓶需求。

新版《氣瓶安全技術監察規程》于2015年1月正式實施，其中第7.4.1.7規定：焊接絕熱氣瓶（含車用焊接絕熱氣瓶）每3年檢驗一次，因此建立LNG氣瓶定檢站將會有可觀的經濟效益。

檢驗內容及流程

焊接絕熱氣瓶檢驗站主要檢驗項目：氣瓶?jī)?nèi)外部檢查、真空度檢測、安全附件檢測、閥門及管路檢查、氣密試驗、靜態蒸發率檢測等，檢驗站應對在檢驗有效期內正常使用情況下氣瓶的安全負責。

一、殘液殘氣回收裝置

技術參數：

1、用瓶組儲存增壓后氣體；

2、氮?dú)庵脫Q裝置；

3、置換后可燃?xì)夂?V):〈2℅;

4、氮?dú)庵脫Q氮?dú)鈮毫Γ?.9MPa

5、配備低溫氣瓶（客戶自備）；

6、工位數：1工位；

二、閥門管道附件拆卸工具箱

1.工具箱；

2.扭矩扳手：150N*M;

3.放大鏡：5-10倍放大鏡；

4.岔口扳手：11-14，14-17, 17-19,17-22,22-24，24-27；

5.活扳手：250MM,350MM;

6.套筒扳手：11,14,17,19,22,24,27；

7.游標卡尺

8.鋼直尺

型號：GJ-1

配置要求：

1、含低溫氣瓶各閥門、附件、管路拆卸工具；

2、拆卸氣瓶閥門及管道

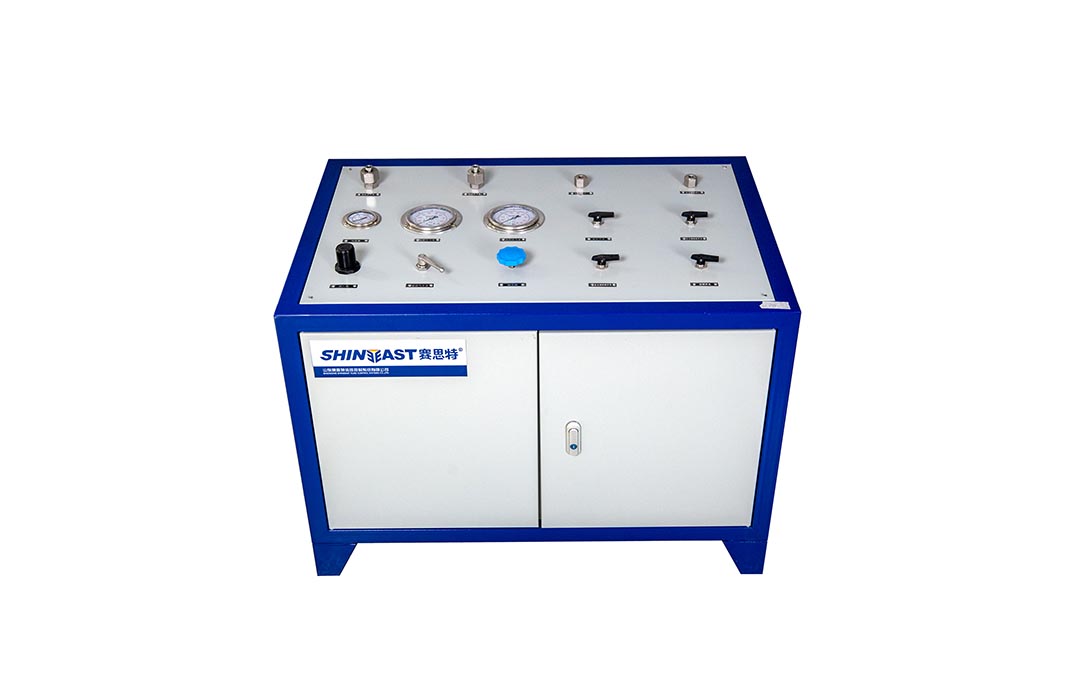

三、LNG閥門管道附件檢驗工作臺

型號：WB-1（安全閥、壓力表的校驗）

技術參數：

1、不銹鋼面板、型材焊接而成，噴塑處理，可承受各附件重量；

2、配備壓力源：氣動增壓泵STA05

3、外形尺寸：1400*900*750；

四、閥門管道附件清洗脫脂機

型號：VPW-1

技術參數：

1、清洗方式：清洗液+超聲波清洗

2、功率：5.2KW（可選配置）

3、頻率：28KHZ,

4、外形尺寸：700*600*800帶萬向輪可移動；

5、發熱量：4KW

五、氣瓶外部清洗機

型號：OW-N

技術參數：

1、功率：0.75KW

2、型材焊接而成，噴塑處理，可承受氣瓶重量；

六、內窺鏡

技術參數：

1、像素：45萬像素

2、視場角：70°/90°

3、景深為50mm—∞

4、標配2G SD存儲卡

5、操控:360°全方位彎曲

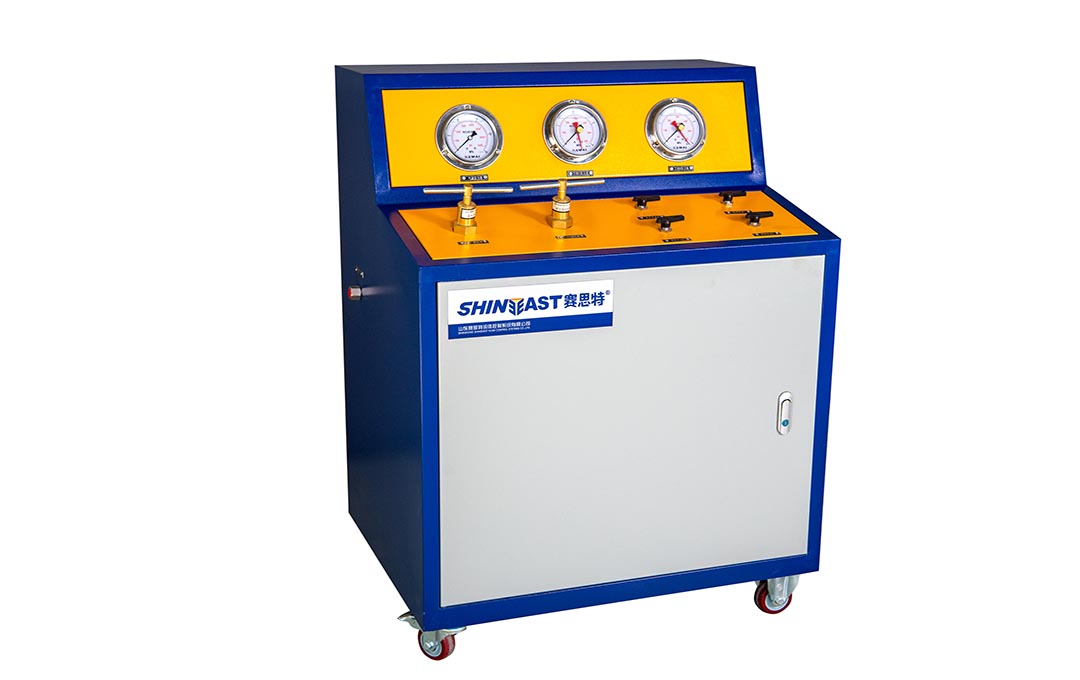

七、氣密性試驗機

型號：GT-N

技術參數：

1、測試介質：高壓氮?dú)馄康獨?/p>

2、試驗壓力：1.59MPa（不同品種氣瓶要求的壓力不同）

3、環境溫度：0-40攝氏度

4、環境濕度：濕度＜80%

5、配備氮?dú)庠矗旱獨馄浚蛻糇詡洌?/p>

6、工位數：2/4工位

八、高精度靜態蒸發率測試機（移動式）

型號：JLZ-2

技術參數：

1、測量范圍：0-10L/min

2、測量精度： ±1%；

3、控制方式：計算機電腦控制；

4、最大工作壓力：1Mpa；

5、環境溫度：5℃-45℃；

6、供電電源： 220V/ 50Hz單相；

7、工位數：2/4工位。

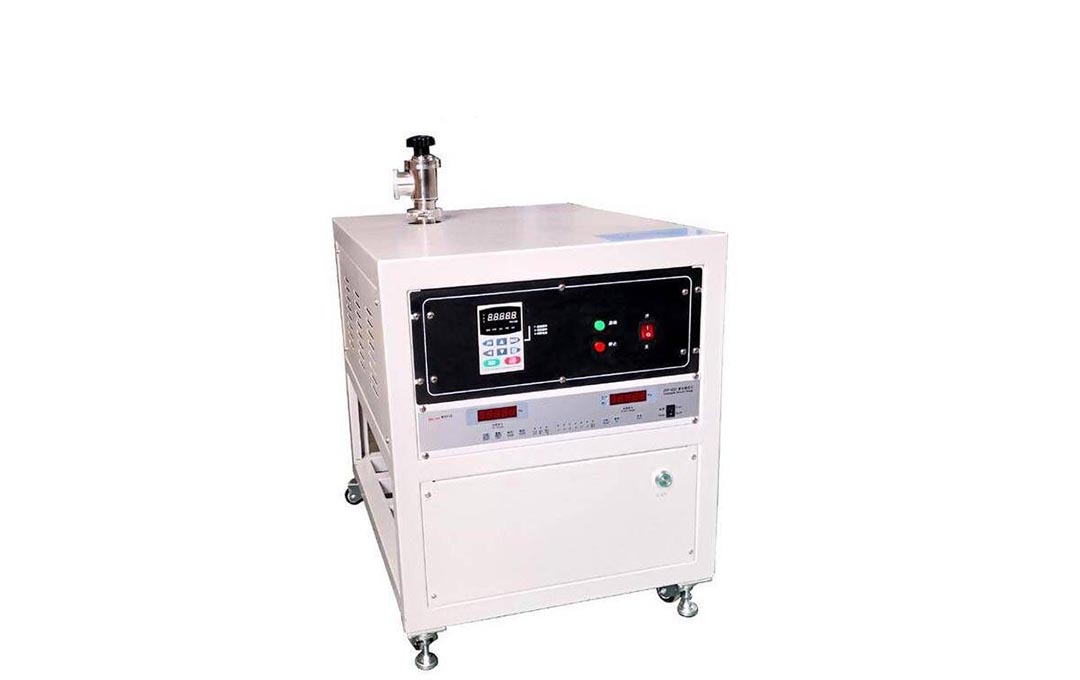

九、夾層抽真空試驗機（移動式）

技術參數：

1、真空計量程：5×10-9至1000mbar

2、極限壓強：≤5×10-5（前級泵采用原裝進口分子泵）

3、環境溫度：0-40攝氏度

4、環境濕度：濕度＜80%

5、外形尺寸：670*360*450，帶萬向輪可移動

6、AC220V/3KW

7、工位數：1工位

十、氦漏檢測儀

型號：SSHZP-01

技術參數：

1、漏率指示范圍：10－10~～10－7、  10－9~～10－6、 10－8~～10－5、

*2、最小可檢漏率（對氦）：＜5×10－11Pa·m3/S

*3、靈敏度： 3.0×10-11mbar.l/s ，質譜室最高工作壓力3×10－2Pa

4、響應時間：反應時間：＜3S，啟動時間：＜8min

5、環境溫度：15~35攝氏度

6、環境濕度：濕度＜80%

7、供電電源： 220V 50Hz單相

8、內置式標準漏孔，帶自動溫度補償系統

9、數顯工作界面；數字顯示漏率，帶音頻報警

十一、氣瓶判廢機

型號：CPF-50

技術參數：

1、適用國內各種規格低溫絕熱氣瓶

2、工作效率 ：0～30只/h

3、最大壓扁行程 ：200mm

4、液壓泵站：壓力16MPa

5、油壓千斤頂：50T

十二、低壓空壓機及儲罐

技術參數：

1、額定壓力：0.8MPa;排量：1.0m3/min;可移動

2、儲罐容積：1.0 m3

十三、推車

型號：SX-10

技術參數：

四輪支撐，穩定、靈活
